Ящик управления РУСМ 5111-1674 У2 Т.р. 0,25-0,4А, 0,12 кВт

Ящик управления асинхронным двигателем РУСМ 5111-1674 У2 (0,25-0,4А, 0,12 кВт)

Ящик управления РУСМ 5111-1674 У2 предназначен для надежного пуска, защиты и контроля работы асинхронных электродвигателей с короткозамкнутым ротором мощностью 0,12 кВт. Это компактное и эффективное решение для автоматизации различных промышленных и коммерческих процессов, где требуется безопасное управление приводными механизмами. Устройство собирается в России на современном оборудовании с соблюдением строгих стандартов качества, что гарантирует его долговечную и бесперебойную работу в составе вашего оборудования.

Подробное описание и применение

Данный ящик управления представляет собой законченное устройство, смонтированное в прочном металлическом корпусе. Его основная задача — дистанционный пуск и остановка электродвигателя, а также его комплексная защита от наиболее распространенных аварийных ситуаций, которые могут привести к дорогостоящему простою или выходу двигателя из строя.

Ключевые области применения ящика управления РУСМ 5111-1674 У2:

• Системы вентиляции и кондиционирования: Управление вентиляторами приточных и вытяжных установок.

• Водоснабжение и водоотведение: Запуск и защита циркуляционных насосов, насосов систем отопления и водоподкачки.

• Производственное оборудование: Управление приводами конвейеров, элеваторов, дозаторов, станков с маломощными асинхронными двигателями.

• Компрессорное оборудование: Пуск и контроль маломощных компрессоров.

Устройство рассчитано на работу в сетях переменного тока с номинальным напряжением 380В и частотой 50 Гц. Благодаря степени защиты корпуса У2 (умеренный климат), ящик может эксплуатироваться в закрытых помещениях с невысоким уровнем влажности и запыленности, где исключено прямое воздействие дождя и солнечной радиации.

Принцип работы и функции защиты

Ящик управления обеспечивает полный цикл контроля над электродвигателем:

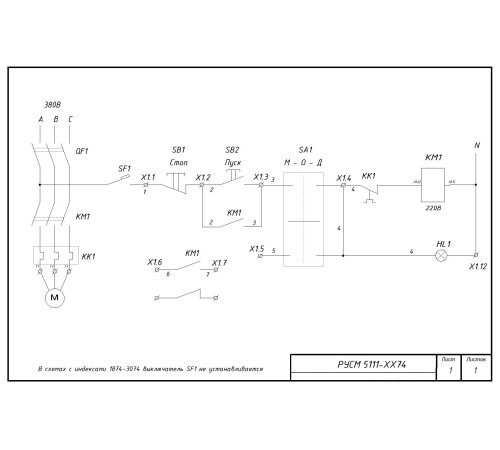

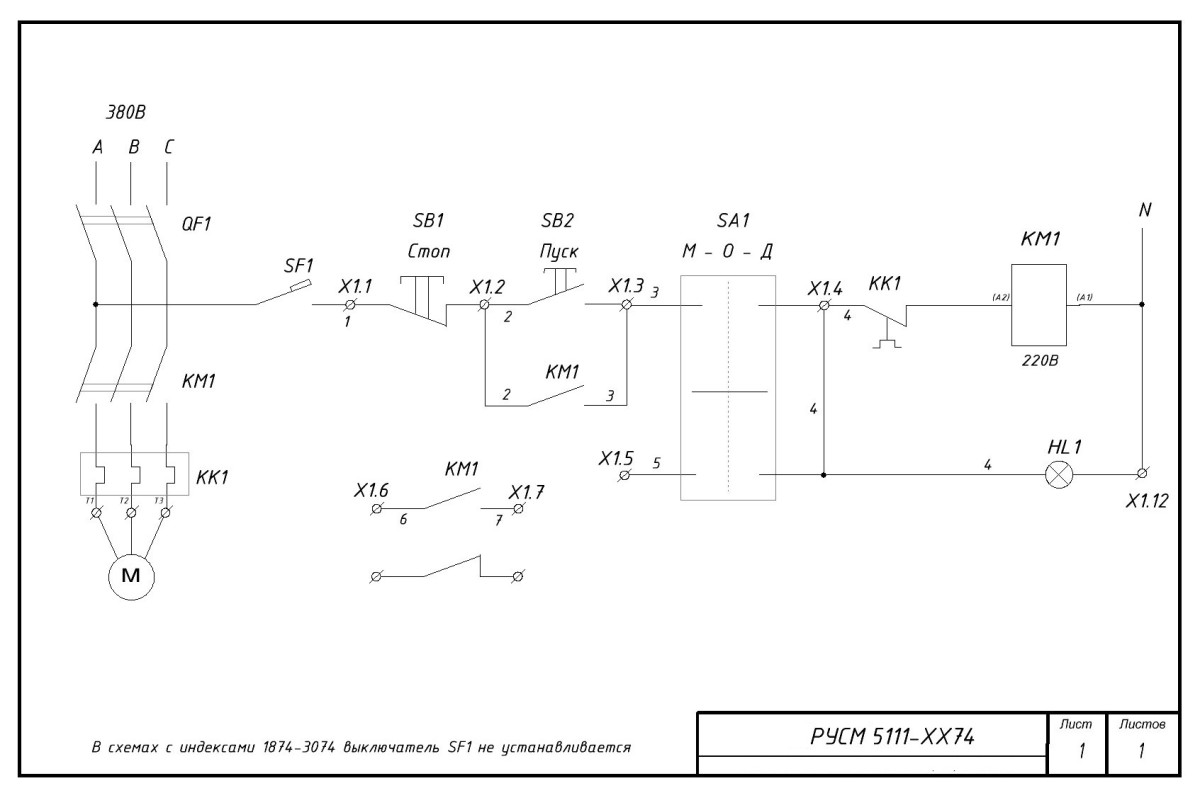

1. Пуск и остановка: Осуществляется дистанционно с помощью кнопок "Пуск" и "Стоп", выведенных на дверцу корпуса. В основе схемы лежит магнитный пускатель, который коммутирует силовые цепи двигателя.

2. Защита от коротких замыканий (КЗ): В цепь питания установлен автоматический выключатель. При возникновении сверхтока КЗ он мгновенно разрывает цепь, предотвращая повреждение проводки, пускателя и обмоток двигателя.

3. Защита от перегрузок: Важнейшую функцию выполняет тепловое реле, настроенное на номинальный ток двигателя 0,25-0,4А. При длительном превышении тока (например, из-за механической перегрузки на валу двигателя) биметаллическая пластина реле нагревается и размыкает цепь управления, отключая пускатель. Это предотвращает перегрев и оплавление изоляции обмоток двигателя — основную причину его выхода из строя.

4. Защита от пропадания фазы (обрыв фазы): Тепловое реле также чувствительно к асимметрии фаз. При обрыве одной из фаз двигатель начинает потреблять повышенный ток по двум оставшимся фазам, что приводит к срабатыванию защиты.

После срабатывания любой из защит (кроме КЗ, которое требует устранения неисправности) требуется определить и устранить причину перегрузки, после чего вручную возобновить работу, нажав кнопку возврата на тепловом реле.

Комплектация и конструктивные особенности

• Корпус: Металлический, порошковокрашенный, обеспечивающий защиту от пыли и случайного прикосновения. Степень защиты IP54 (по запросу может быть изменена). Имеет отверстия для крепления на стену.

• Коммутационная аппаратура: В состав стандартной комплектации входит:

  • Автоматический выключатель.

  • Магнитный пускатель.

  • Тепловое реле с регулятором тока уставки.

  • Кнопки управления "Пуск" (черная или зеленая) и "Стоп" (красная).

  • Световая индикация (сигнальная лампа) "Включено".

• Клеммники: Для удобства подключения силовых цепей и цепей управления используются надежные клеммные колодки.

• Маркировка: Все элементы внутри ящика имеют четкую маркировку согласно принципиальной схеме, что упрощает монтаж, пусконаладку и дальнейшее обслуживание.

Преимущества модели РУСМ 5111-1674 У2

• Надежная защита двигателя: Продлевает срок службы вашего оборудования, предотвращая costly repairs.

• Готовое к работе решение: Не требует дополнительных проектных работ и сборки — подключите питание и двигатель.

• Компактность и удобство монтажа: Настенное исполнение экономит пространство.

• Простота эксплуатации: Интуитивно понятное управление и световая индикация состояния.

• Соответствие стандартам: Устройство изготовлено в соответствии с требованиями ГОСТ и ПУЭ.

• Доступность и сервис: Собственное производство в России гарантирует короткие сроки поставки и доступность запасных частей.

Технические характеристики

Условия поставки и гарантии

• Оплата: Для юридических и физических лиц доступна предоплата на расчетный счет. Возможны индивидуальные условия для постоянных клиентов.

• Наличие: Оборудование доступно в наличии на складе, а также может быть изготовлено под заказ в кратчайшие сроки.

• Срок поставки/изготовления: В случае отсутствия на складе срок изготовления составляет от 3 до 5 рабочих дней.

• Производитель: Россия. Все электрощиты проходят собственную сборку и контроль качества на современном производстве, что позволяет нам гарантировать их высокую надежность.

• Гарантия: На ящик управления предоставляется официальная гарантия сроком 12 месяцев со дня отгрузки.
