Подключение ящика с понижающим трансформатором ЯТП 220/36В: полное руководство
В условиях повышенной опасности поражения электрическим током — в сырых помещениях, при проведении ремонтных работ, при использовании электроинструмента — жизненно необходимым устройством становится понижающий трансформатор. Он преобразует стандартное сетевое напряжение 220В в безопасное, например, 12В, 24В или 36В. Особой популярностью в быту и на производстве пользуются готовые решения — ящики с понижающим трансформатором ЯТП (Ящик Трансформаторный Понижающий). Это удобные, защищенные и готовые к работе комплексы. В этой статье мы детально разберем, как подключить ящик с понижающим трансформатором ЯТП самостоятельно, соблюдая все правила безопасности и технологии.
Что такое ящик с понижающим трансформатором ЯТП 220/36В и зачем он нужен?

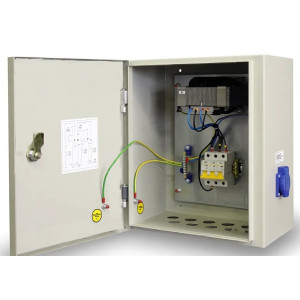

ЯТП — это электротехническое устройство в защитном корпусе, основным элементом которого является понижающий трансформатор, чаще всего на напряжение 36В. Это значение выбрано не случайно: согласно ПУЭ (Правила Устройства Электроустановок), напряжение до 50В переменного тока считается условно безопасным в особо опасных условиях (сырость, токопроводящие полы, металлические конструкции).
Основные сферы применения ЯТП:
Помещения с повышенной опасностью: Ванные комнаты, бани, сауны, подвалы, погреба, цеха с высокой влажностью, бассейны. Здесь использование светильников, розеток и другого оборудования на 36В предписано нормами безопасности.
Обеспечение безопасности при ремонтных работах: Использование электроинструмента (дрели, паяльники, галогенные лампы-переноски) на 36В минимизирует риск смертельного поражения током при повреждении изоляции.
Питание специализированного оборудования: Некоторые станки, системы низковольтного освещения (например, ландшафтная подсветка), цепи управления требуют именно такого напряжения.
Организация безопасных рабочих мест: В мастерских, гаражах, на стройплощадках для питания переносного оборудования.
Важно! ЯТП — это готовое устройство, но оно не подключается к сети сразу после покупки. Необходимо внимательно изучить паспорт, схему и понять принцип подключения входящих (первичных) и выходящих (вторичных) цепей.
Устройство и принцип работы понижающего трансформатора
Чтобы правильно подключить ящик, нужно понимать, что находится внутри.
Конструкция трансформатора:
Сердечник (магнитопровод): Собирается из тонких пластин специальной электротехнической стали. Бывает стержневого, броневого или тороидального типа.
Обмотки: Изолированные медные провода, намотанные на каркас.
Первичная обмотка: Подключается к источнику напряжения (сеть 220В).
Вторичная обмотка: С нее снимается пониженное напряжение (36В). Может быть несколько вторичных обмоток с разным напряжением.
Изоляция: Между обмотками и сердечником проложены слои изоляционных материалов (лак, бумага, ткань).
Принцип работы основан на явлении электромагнитной индукции. Переменный ток в первичной обмотке создает переменное магнитное поле в сердечнике. Это поле, в свою очередь, наводит переменное напряжение во вторичной обмотке. Соотношение напряжений напрямую зависит от соотношения числа витков: U1/U2 ≈ N1/N2. Если во вторичной обмотке витков меньше, напряжение понижается.
Как выбрать правильный ящик ЯТП? Критерии выбора
Входное напряжение: Чаще всего 220В (однофазная сеть), но есть промышленные модели на 380В (трехфазные).
Выходное напряжение: Определяется задачами. Для большинства бытовых безопасных систем — 36В. Для низковольтного освещения — 12В или 24В.
Мощность (ВА, Вт): Ключевой параметр. Необходимо суммировать мощность всех устройств, которые планируется подключать к трансформатору одновременно, и добавить запас 20-30%. Например, для трех ламп по 60Вт и паяльника на 40Вт: (3*60 + 40) * 1.3 = 286 Вт. Выбираем модель мощностью не менее 300 Вт.
Степень защиты корпуса (IP): Для влажных помещений нужен ящик с высокой степенью защиты от пыли и влаги (например, IP54 или IP65).
Наличие дополнительных элементов: В хороших ЯТП часто уже установлены защитные автоматы на входе и выходе, УЗО, клеммники для удобного подключения, индикаторная лампа.
Инструменты и материалы для подключения
Перед началом работ подготовьте:
Инструменты: Отвертки (шлицевая, крестовая), пассатижи, бокорезы, нож для зачистки проводов, индикаторная отвертка.
Измерительные приборы: Мультиметр (обязательно!) для проверки напряжения и целостности цепей.
Материалы: Монтажный провод нужного сечения (для 220В и для 36В), клеммники (WAGO, винтовые), изоляционная лента или термоусадка, кабель-каналы (при необходимости).
Документация: Паспорт и схема подключения именно вашего ЯТП.
Пошаговая инструкция по подключению ящика ЯТП
Внимание! Все работы должны проводиться при полностью отключенном электропитании (вывернутые пробки, отключенный автомат на щитке). Если вы не уверены в своих силах, доверьте подключение квалифицированному электрику.
Этап 1: Подготовка и изучение
Визуальный осмотр: Убедитесь в отсутствии механических повреждений корпуса и внутренних элементов.
Изучение схемы: Найдите на корпусе или в паспорте схему подключения. Определите, где клеммы для входной сети (L - фаза, N - ноль, PE - земля), а где клеммы для выхода 36В.
Идентификация обмоток мультиметром: Если схема утеряна, поможет измерение сопротивления. У первичной обмотки (220В) сопротивление будет значительно выше, чем у вторичной (36В), так как ее витки тоньше и их больше.
Этап 2: Монтаж и крепление
Выберите место для установки: сухое, вентилируемое, защищенное от прямых брызг, с удобным доступом для обслуживания.
Надежно закрепите ящик ЯТП на стене или другой конструкции с помощью штатных креплений.
Этап 3: Подключение первичной цепи (220В)
Подведите силовой кабель от распределительного щитка к месту установки ЯТП. Сечение кабеля должно соответствовать мощности трансформатора (обычно 1.5-2.5 мм² для меди).
Подключите провод заземления (PE): Это обязательный этап! Заземлите корпус ящика. Подсоедините желто-зеленый провод к клемме заземления внутри ЯТП.
Подключите фазу и ноль: К соответствующим клеммам (L и N) подключите фазный (обычно коричневый/белый) и нулевой (синий) проводники от щитка.
Организуйте защиту: На щитке цепь, питающую ЯТП, должна быть защищена автоматическим выключателем (АВ) соответствующего номинала (например, 10А для трансформатора до 2 кВт). Настоятельно рекомендуется установить также УЗО с током утечки 10-30 мА для дополнительной защиты от поражения током на стороне 220В.
Этап 4: Подключение вторичной цепи (36В)
Используйте отдельный кабель для низковольтной сети. Сечение также рассчитывается по мощности нагрузки, но для 36В токи будут выше, поэтому кабель может потребоваться толще, чем для 220В.
Подключите нагрузку: Выходные клеммы 36В (часто обозначаются как А1/А2 или Х1/Х2) соедините с вашим низковольтным оборудованием (светильники, розетки).
Важно: Во вторичной цепи 36В заземление не делают в классическом виде! Одна из выходных клемм (обычно Х2) может быть соединена с корпусом ящика для выравнивания потенциалов, но это должно быть указано в схеме. Чаще всего вторичная обмотка изолирована. Уточните этот момент в инструкции.
Этап 5: Проверка и первый пуск
Визуально проверьте все соединения: они должны быть надежными, контакты чистые, нет оголенных проводов.
Мультиметром в режиме прозвонки проверьте, нет ли короткого замыкания между первичной и вторичной цепями, а также на корпус.
Включите автомат на щитке.
Измерьте выходное напряжение мультиметром. Оно должно быть в районе 36В (может колебаться в зависимости от нагрузки и входного напряжения).
Поэтапно подключайте нагрузку, проверяя работу системы.
Возможные ошибки при подключении и как их избежать
Путаница обмоток: Подключение сети 220В к выводам 36В приведет к мгновенному выходу трансформатора из строя и опасной ситуации. Всегда проверяйте сопротивление.
Отсутствие заземления корпуса ЯТП: При пробое изоляции на 220В корпус окажется под опасным напряжением.
Несоответствие мощности: Перегрузка трансформатора вызовет его перегрев, оплавление изоляции и пожар.
Пренебрежение защитой (АВ, УЗО): Лишает систему необходимой аварийной отсечки.
Готовые решения ЯТП vs Самодельная сборка
Использование готового ящика ЯТП — это оптимальный, безопасный и законный путь. Он прошел испытания, имеет сертификаты, собран в защищенном корпусе с элементами защиты.
Сборка трансформатора своими руками — сложный процесс, требующий специальных знаний в расчете витков, сборке сердечника, качественной изоляции. Любая ошибка грозит пожаром или поражением током. Мы не рекомендуем заниматься самодельной сборкой, если вы не профессиональный радиотехник.
Подключение ящика с понижающим трансформатором ЯТП 220/36В — ответственная, но вполне выполнимая задача для человека с базовыми знаниями в электротехнике. Ключ к успеху — внимательность, четкое следование схеме производителя, использование исправного инструмента и неукоснительное соблюдение правил электробезопасности. Правильно установленный и подключенный ЯТП создаст надежный и безопасный островок пониженного напряжения в вашем доме, гараже или на производстве, защитив вас и ваших близких от рисков, связанных с использованием электричества.
